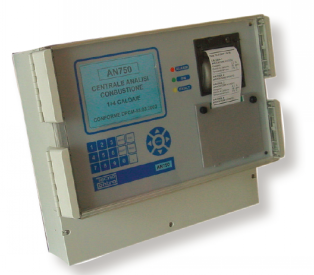

中央装置等级IP65。在单位的前面板有一个蓝色的单色背光图形显示1 / 4”VGA STN（320×240像素）。案例包含以下的电子电路：主卡包括所有输入数据处理一个16位微控制器，显示它们并将它们存储在一个16MB闪存存储，通信通过Modbus RTU的二进制协议是通过远程RS232或RS485总线输出，锅炉状态阅读时间是1s。

2、主要参数：

   电源：230Vca 50-60HZ (10%-15%)

   电流: 35 VA max   230Vac

   模拟输出4-20mAmax

   模拟输入4-20mAmax

   同意输入端：常闭触电

   通用继电器: 3A 230Vca

   温度和湿度：da +5° a + 45°C / da 15 a 95%

   尺寸：(A x L x P): 318x388x160 mm

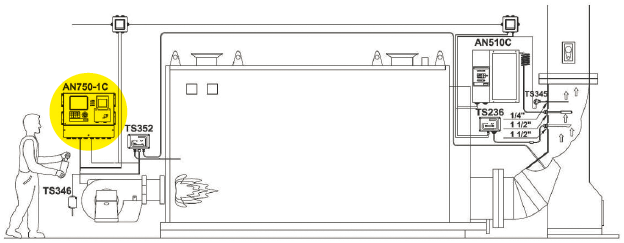

 3、系统示意：

4、 多炉系统示意：
